Întrebarea 13 din 20

Studiu de caz Consilieri de siguranță Clasa 3, 4, 5, 6, 8, 9 - Numărul 13

Sunteți consilier de siguranță pentru transportul rutier de mărfuri periculoase la un operator de transport din România care transportă o substanță din clasa de pericol 5.1, în stare lichidă. Această substanță este livrată atât în cisterne, cât și în ambalaje.

1. Vă rugăm să precizați pentru această substanță, următoarele: numărul ONU, clasa și denumirea acesteia, codul de clasificare şi semnificația acestuia, precum și numărul de identificare a pericolului și semnificația acestuia;
2. Codul-cisternă stabilit în ADR pentru substanța din enunț se termină cu semnul (+). Precizați semnificația acestui semn cu indicarea referinței din ADR;
3. Aveți la dispoziție, în cadrul societății, trei cisterne: L4BV, S1,5AN și L2,65BV. Care dintre acestea ar putea fi folosite la transportul acestei substanțe? Justificați răspunsul pentru toate cisternele din enunț și indicați referințele din ADR;
4. Indicați din ce material trebuie să fie construite rezervorul cisternei și echipamentele acestuia. Indicați referințele din ADR utilizate la formularea răspunsului;
5. Cum trebuie semnalizat și placardat vehiculul cisternă? Indicați numărul, amplasarea, dimensiunile și modelele de etichete de pe plăcile-etichetă. Cine are obligația asigurării și montării plăcilor-etichetă pe cisternă?
6. Ținând cont de prevederile referitoare la umplere, care este cantitatea (în litri) din substanța din enunț care poate fi încărcată în cisternă, având în vedere că aceasta are o capacitate de 14.000 litri și că temperatura medie a lichidului din timpul umplerii (tf) este de 20˚C? La temperatura de 50˚C, densitatea substanței din enunț este de 1140 kg/m³, iar la temperatura de 15˚C, densitatea este de 1250 kg/m³. Justificați răspunsul prin indicarea referințelor din ADR;
7. Indicați cum trebuie declarată marfa transportată în documentul de transport conform prevederilor ADR, în ipoteza că în autocisternă sunt 12.000 litri din substanța menționată în enunțul studiului de caz. De asemenea, menționați semnificația elementelor componente ale descrierii mărfii în documentul de transport;
8. Un beneficiar solicită livrarea substanței din enunț în canistre (bidoane) din plastic cu capac detașabil. Indicați codul ambalajului (bidonului) care poate fi utilizat, semnificația părților componente ale codului, precum și capacitatea maximă admisă a acestuia. Precizați dispozițiile aplicabile din ADR;
9. În conformitate cu prevederile ADR, canistrele cu care se transportă substanța din enunț trebuie să fie prevăzute cu un dispozitiv (echipament). Precizați, cu indicarea referințelor din ADR, tipul acestuia;
10. Precizați cum trebuie marcate și etichetate canistrele. Indicați prevederile aplicabile.

RĂSPUNSURI

Pentru rezolvarea studiului de caz se va folosi substanța: PEROXID DE HIDROGEN ÎN SOLUȚIE APOASĂ conţinând cel puţin 20%, dar nu mai mult de 60% peroxid de hidrogen (stabilizat după necesităţi)

1. Număr ONU: 2014
   Clasa de pericol: 5.1 - substanțe comburante
   Cod de clasificare: OC1 - substanță lichidă comburantă (oxidante) și corosivă.
   Număr de identificare a pericolului: 58 - indică o substanță comburantă care favorizează arderea și este corosivă;

2. Potrivit 4.3.4.1.3, substanțele și grupele de substanțe pentru care codul cisternei din coloana (12) a tabelului A din capitolul 3.2 conține semnul „(+)” sunt supuse unor dispoziții speciale. În aceste situații, utilizarea cisternelor pentru alte substanțe sau grupe este permisă doar dacă acest lucru este prevăzut în certificatul de omologare de tip. Se pot folosi cisterne cu estimare superioară, conform dispozițiilor de la finalul tabelului 4.3.4.1.2, cu respectarea cerințelor speciale din coloana (13) a tabelului A din capitolul 3.2;

3. În coloana (12) a Tabelului A este specificat codul minim de cisternă L4BV(+).
   Pe baza ierarhiei prevăzute la punctul 4.3.4.1.2, acest tip de cisternă poate fi utilizat, deoarece este destinat transportului de lichide și figurează în tabel A, coloana 12.
   S1,5AN este utilizată pentru substanțe solide, deci nu este compatibilă cu transportul de lichide.
   Cisterna L2,65BV nu respectă cerințele minime privind presiunea necesară pentru această substanță, fiind astfel necorespunzătoare;

4. TC2 - Rezervoarele și echipamentele lor trebuie construite din aluminiu de cel puțin 99,5% puritate sau din oțel adecvat, care nu este susceptibil de a provoca descompunerea peroxidului de hidrogen. Atunci când rezervoarele sunt construite din aluminiu de cel puțin 99,5% puritate, grosimea peretelui nu trebuie să fie mai mare de 15 mm, chiar și atunci când din calcul conform 6.8.2.1.17 rezultă o valoare superioară;

5. Placardarea cisternei: în conformitate cu 5.3.1.1.1 și 5.3.1.4, cisterna trebuie placardată cu etichetele de pericol 5.1 și 8, indicate în coloana (5) a Tabelului A, pe ambele părți laterale și în partea din spate.
   Dacă toate compartimentele necesită aceleași etichete de pericol, acestea se aplică o singură dată pe fiecare parte laterală și pe spate, rezultând un total minim de 3 etichete - modelele 5.1 și 8.
   Forma și dimensiunile plăcii-etichetă: potrivit punctului 5.3.1.7.1 placa-etichetă trebuie să aibă forma unui pătrat așezat pe colț (sub formă de diamant). Dimensiunile minime trebuie să fie de 250 mm x 250 mm (până la marginea plăcii etichetă). Linia interioară trebuie să fie întotdeauna paralelă cu marginea plăcii-etichetă și să se găsească la o distanță de 12,5 mm de aceasta.
   Semnalizarea cisternei: în conformitate cu 5.3.2.1.1 și 5.3.2.1.2, plăci de semnalizare neutre trebuie montate în partea din față și în partea din spate a vehiculului. Pe laterale, fiecare compartiment va fi echipat cu plăci ce indică numărul de pericol 58, conform coloanei (20), și numărul ONU 2014, conform coloanei (1) din Tabelul A.
   Dimensiunile plăcilor de semnalizare: potrivit 5.3.2.1.6, atunci când fiecare compartiment al cisternei conține aceeași substanță, este permisă montarea plăcilor de semnalizare cu numărul de pericol 58 (conform coloanei 20) și numărul ONU 2014 (conform coloanei 1 din Tabelul A), atât în față, cât și în spate.
   Conform 5.3.2.2.1, aceste plăci trebuie să aibă dimensiunile de 40 × 30 cm, cu o bordură neagră de 15 mm. Dacă dimensiunile vehiculului nu permit amplasarea plăcilor în format standard, se acceptă variante reduse, de minimum 300 mm lățime, 120 mm înălțime și cu o bordură de cel puțin 10 mm.
   Potrivit prevederilor de la 1.4.2.2.1 literele (c) și (f), responsabilitatea pentru montarea și fixarea plăcilor-etichetă pe cisternă revine transportatorului.

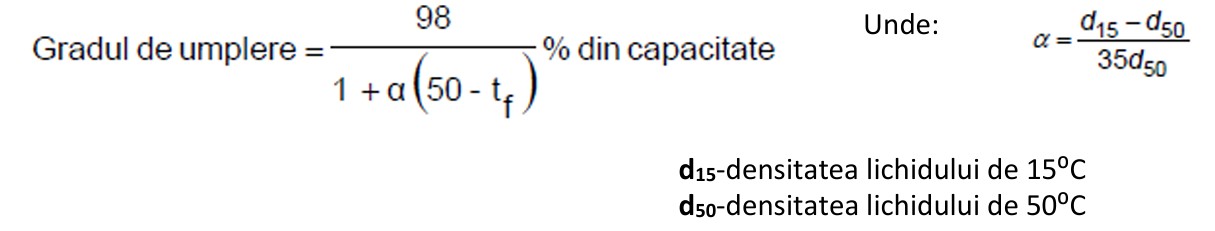

6. Conform 4.3.2.2.1 litera (c), gradul de umplere se determină utilizând următoarea formulă:
   c) pentru substanţele inflamabile, substanţele periculoase pentru mediu şi substanţele slab corosive sau toxice (care prezintă sau nu un pericol de inflamabilitate sau un pericol pentru mediu), încărcate în cisterne închise ermetic, fără dispozitiv de siguranţă:


7. UN2014, PEROXID DE HIDROGEN ÎN SOLUȚIE APOASĂ, 5.1(8), II, (E), 12.000 litri
   UN2014 - Numărul de identificare al substanței
   PEROXID DE HIDROGEN ÎN SOLUȚIE APOASĂ - Denumirea oficială al substanței
   5.1(8) - Numărul etichetelor de pericol aplicabile
   II - Grupa de ambalare a substanței
   (E) - Codul de restricție pentru tuneluri
   În conformitate cu 5.4.1.1.1 litera (k), dacă la momentul încărcării se cunoaște faptul că traseul nu implică tranzitarea unor tuneluri, indicarea codului de restricție pentru tuneluri în documentul de transport nu este obligatorie;

8. Potrivit prevederilor din 6.1.2.7 și instrucțiunii de ambalare P504, menționată în coloana (8) a Tabelului A din capitolul 3.2, ambalajul adecvat este identificat prin codul 3H1, având o capacitate maximă admisă de 60 litri.
   3 - reprezintă un bidon
   H - indică faptul că materialul este din plastic
   1 - semnifică un capac fix (nedetașabil);

9. Potrivit dispoziției speciale PP10, menționată în coloana (9a) a Tabelului A din capitolul 3.2, ambalajul trebuie prevăzut cu un ventil;

10. Etichetarea coletelor: potrivit 5.2.2.1, este necesară aplicarea etichetelor de pericol 5.1 și 8, conform indicațiilor din coloana (5) a Tabelului A din capitolul 3.2.
    Marcarea coletelor: conform 5.2.1.1, coletele trebuie marcate cu numărul ONU 2014, așa cum este specificat în coloana (1) a Tabelului A din capitolul 3.2.
