Studiu de caz Consilieri de siguranță Clasa 3, 4, 5, 6, 8, 9 - Numărul 11

Sunteți consilier de siguranță pentru transportul rutier de mărfuri periculoase la un operator de transport din România. Societatea la care lucrați este angajată să efectueze un transport în cisterne a unei substanțe din clasa de pericol 8, care are alocată grupa de ambalare II.

1. Vă rugăm să precizați pentru această substanță următoarele: numărul ONU, numărul de identificare a pericolului și semnificația acestuia, clasa, codul de clasificare și semnificația acestuia;
2. Care este codul-cisternă necesar pentru transportul substanței din enunț? Precizați semnificația fiecăreia dintre cele cinci părți ale codului-cisternă;
3. Cum trebuie semnalizat și placardat autotractorul cu semiremorcă-cisternă? Indicați numărul, amplasarea, dimensiunile și modelele de etichete de pe plăcile-etichetă. Cine are obligația asigurării şi montării plăcilor-etichetă pe cisternă?
4. Ținând cont de prevederile referitoare la umplere, care este cantitatea (în litri) din substanța precizată în enunț care poate fi încărcată în cisternă, având în vedere că aceasta are o capacitate de 30.000 litri şi că, temperatura medie a lichidului din timpul umplerii (tf) este de 30˚C. La temperatura de 50˚C densitatea substanței este de 850 kg/m³, iar la temperatura de 15˚C densitatea este de 1100 kg/m³. Justificați și indicați prevederile aplicabile.

RĂSPUNSURI

Pentru rezolvarea studiului de caz se utilizează substanța periculoasă hipoclorit în soluție.

1. Număr ONU: 1791
   Număr de identificare a pericolului: 80, indică o substanță corosivă sau cu un grad redus de corozivitate
   Clasa: 8, substanțe corosive
   Cod de clasificare: C9, alte lichide cu proprietăți corosive;

2. Codul minim de cisternă necesar este indicat în coloana (12) a Tabelului A din Capitolul 3.2 și este: L4BV(+).
   Semnificația celor cinci părți ale acestui cod:
   L -  cistenă destinată pentru lichide.
   4 - presiunea minimă de calcul este de 4 bari
   B - prevăzută cu orificii de umplere și golire situate în partea inferioară
   V - echipată cu trei dispozitive de închidere pentru fiecare orificiu de golire
   V (+) - cisterna este prevăzută cu un dispozitiv de respirație conform 6.8.2.2.6 și echipată cu protecție împotriva flăcării sau este construită astfel încât să reziste la presiunea generată de o eventuală explozie (conform 4.3.4.1.3).
   Semnul „(+)” din codul cisternei (menționat în coloana (12) a Tabelului A, Cap. 3.2) indică faptul că substanțele respective fac obiectul unor dispoziții speciale.
   Cisterna poate fi utilizată pentru alte substanțe sau grupe de substanțe doar dacă acest lucru este menționat în certificatul de omologare de tip. De asemenea, este permisă utilizarea unor cisterne superioare, conform ierarhizării din finalul tabelului 4.3.4.1.2, cu respectarea dispozițiilor speciale din coloana (13) a Tabelului A;

3. Placardarea cisternei: în conformitate cu 5.3.1.1.1 și 5.3.1.4, cisterna trebuie placardată cu etichete de pericol clasa 8, prevăzute în coloana (5) din Tabelul A, aplicate pe ambele părți laterale și în partea din spate.
   Dacă eticheta de pericol este aceeași pentru toate compartimentele, aceasta se aplică o singură dată pe fiecare latură și o dată în spate, rezultând minimum trei etichete de pericol, modelul nr. 8.
   Forma și dimensiunile plăcii-etichetă: potrivit 5.3.1.7.1 placa-etichetă trebuie să aibă forma unui pătrat așezat într-un unghi de 45° (sub formă de diamant). Dimensiunile minime trebuie să fie de 250 mm x 250 mm (până la marginea plăcii etichetă). Linia interioară trebuie să fie întotdeauna paralelă cu marginea plăcii-etichetă și să se găsească la o distanță de 12,5 mm de aceasta. Simbolul și linia interioară a plăcii etichetă trebuie să fie de aceeași culoare ca eticheta clasei sau diviziunii mărfurilor periculoase respective;
   Semnalizarea cisternei: în față și în spate se montează plăci de semnalizare neutre, iar pe laterale, pentru fiecare compartiment, se aplică plăci cu numărul de pericol 80 din coloana (20) și numărul ONU 1791 din coloana (1) a Tabelului A. Prevederile aplicabile sunt 5.3.2.1.1 și 5.3.2.1.2.
   În situația în care fiecare compartiment conține aceeași substanță, semnalizarea poate fi realizată doar cu plăci ce indică numărul de pericol 80 (conform col. 20) și numărul ONU 1791 (conform col. 1 din Tabelul A), amplasate atât în partea frontală, cât și în partea din spate a vehiculului, în conformitate cu prevederile 5.3.2.1.6.

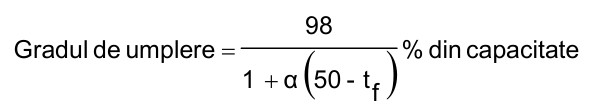

4. Gradul de umplere se determină folosind formula indicată la 4.3.2.2.1. litera b.
   b) pentru substanţele toxice sau corosive (care prezintă sau nu un pericol de inflamabilitate sau un pericol pentru mediu), încărcate în cisterne prevăzute cu dispozitive de respiraţie sau cu supape de siguranţă (chiar şi atunci când sunt precedate de un disc de rupere):

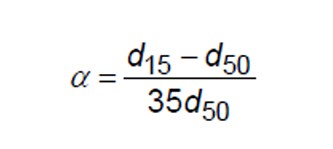

   a este calculat conform formulei:

   d15 și d50 reprezentând densități relative ale lichidului la 15 ºC și respectiv 50 ºC, iar tf temperatura medie a lichidului în momentul umplerii.
