Mediul de invatare Studii de caz Consilieri de siguranță Clasa 3, 4, 5, 6, 8, 9

Întrebarea 8 din 20

Studiu de caz Consilieri de siguranță Clasa 3, 4, 5, 6, 8, 9 - Numărul 8

Sunteți consilier de siguranță pentru transportul rutier de mărfuri periculoase la o întreprindere care produce și livrează, în stare topită, o substanță din clasa de pericol 4.1. În fișa de securitate corespunzătoare acestei substanțe se indică faptul că este o substanță foarte toxică pentru organismele acvatice.

1. Precizați pentru substanța transportată numărul ONU, clasa, grupa de ambalare și semnificația acesteia, numărul de identificare a pericolului și semnificația acestuia, codul de clasificare și semnificația acestuia;
2. Aveți la dispoziție, în cadrul societății, șase cisterne cu codurile: P22BN, S4AH, LGAV, L4BN. Care dintre acestea ar putea fi folosită la transportul menționat în enunț? Justificați răspunsul pentru fiecare dintre cele cinci cisterne și indicați prevederile aplicabile;
3. Efectuați o livrare a substanței din enunț cu un ansamblu de vehicule format din autotractor și semiremorcă cisternă. Indicați, cu specificarea prevederilor din ADR, cum trebuie semnalizat, placardat și marcat ansamblul de vehicule;
4. Care sunt dispozițiile speciale prevăzute în ADR pentru echipamentele cisternei de la întrebarea precedentă? Explicitați dispozițiile speciale indicate în răspuns și indicați referințele din ADR;
5. Întreprinderea a achiziționat 2 cisterne mobile pentru transportul substanței din enunț. Sunteți solicitat să calculați gradul maxim de umplere pentru cisternele mobile. Precizați, cu indicarea prevederilor aplicabile din ADR, ce formulă utilizați pentru calcularea gradului maxim de umplere, precum și semnificația termenilor din formula de calcul;
6. Primiți o comandă pentru livrarea substanței din enunț în ambalaje. Întreprinderea dispune de ambalaje metalice care au codurile 50B și, respectiv, 1B2. Precizați care este semnificația acestor coduri și care dintre ambalaje pot fi utilizate pentru transport. Justificați răspunsul cu trimitere la dispozițiile/instrucțiunile din ADR.

RĂSPUNSURI

Pentru rezolvarea studiului de caz se va utiliza naftalină topită.

1. Număr ONU: 2304
   Clasa: 4.1 - substanțe solide inflamabile
   Grupa de ambalare: III - indică o substanță cu pericol redus
   Număr de identificare a pericolului: 44 - substanță solidă inflamabilă, care, la temperaturi ridicate, se află în stare topită
   Cod de clasificare: F2 - substanță solidă inflamabilă, organică, topită, fără risc secundar;

2. Conform ierarhizării codurilor-cisternă prevăzute la 4.3.4.1.2 și ținând cont de codul minim necesar indicat în coloana (12) din Tabelul A - LGBV, se poate utiliza cisterna cu codul L4BN;

3. Placardarea cisternei: conform 5.3.1.1.1 și 5.3.1.4, cisterna trebuie placardată pe părțile laterale și în partea din spate cu etichete de pericol 4.1, conform coloanei (5) din Tabelul A.
   În cazul în care aceeași etichetă se aplică tuturor compartimentelor, aceasta se amplasează o singură dată pe fiecare parte laterală și o dată în partea din spate a vehiculului.
   Semnalizarea cisternei: conform 5.3.2.1.1 și 5.3.2.1.2, plăci de semnalizare portocalii neutre trebuie aplicate în fața și în spatele ansamblului.
   Pe părțile laterale ale cisternei, se aplică plăci inscripționate cu numărul de pericol 44 (conform coloanei 20) și numărul ONU 2304 (conform coloanei 1 din Tabelul A).
   Potrivit 5.3.2.1.6, în cazul în care în fiecare compartiment se transportă aceeași substanță, semnalizarea poate fi realizată doar în față și în spate cu plăci având numărul de pericol 44 și numărul ONU 2304.
   Marcarea: conform 5.3.6.1 și 5.3.6.2, unitatea de transport trebuie marcată pe ambele părți laterale și în partea din spate cu marcajul „Periculos pentru mediu”.

4. Conform dispozițiilor speciale TE4 și TE6, prevăzute în coloana (13) din Tabelul A:
   TE4 - Rezervoarele trebuie prevăzute cu o izolație termică din materiale greu inflamabile.
   TE6 - Cisternele pot fi echipate cu un dispozitiv conceput astfel încât obturarea sa de către substanța transportată să nu se poată produce și să prevină orice scurgere și formare a unei suprapresiuni sau depresiuni în interiorul rezervorului;

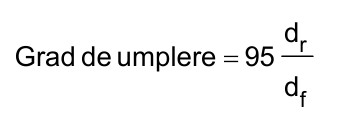

5. Conform dispoziției speciale TP3, prevăzută în coloana (11) a Tabelului A, capitolul 3.2, gradul maxim de umplere se calculează utilizând formula indicată la punctul 4.2.1.9.5.
   Această dispoziție se aplică substanțelor solide transportate la temperaturi mai mari decât punctul de topire, precum și lichidelor transportate la temperatură ridicată.
   TP3 - Gradul de umplere maxim (în %) pentru substanțele solide transportate la temperaturi mai mari decât punctul lor de topire și pentru lichidele cu temperatură ridicată trebuie determinat în conformitate cu 4.2.1.9.5.
   Dispozițiile de la 4.2.1.9.2 până la 4.2.1.9.4.1 nu se aplică cisternelor mobile al căror conținut este menținut la o temperatură mai mare de 50ºC în timpul transportului (de exemplu, prin intermediul unui dispozitiv de încălzire). Pentru cisternele mobile echipate cu un asemenea dispozitiv, trebuie utilizat un regulator de temperatură pentru a asigura un grad de umplere maxim care să nu depășească 95% în niciun moment în timpul transportului.

   Unde dr și df reprezintă densitățile lichidului la temperatura medie a lichidului în timpul umplerii și, respectiv la temperatura medie maximă a încărcăturii în timpul transportului;

6. În coloana (8) a Tabelului A, capitolul 3.2, nu este prevăzută nicio instrucțiune de ambalare de tip P sau R pentru ambalaje obișnuite și nici LP pentru ambalaje mari, prin urmare, niciunul dintre ambalajele menționate nu poate fi utilizat pentru transportul substanței.
